將電能轉變為熱能的設備稱之。

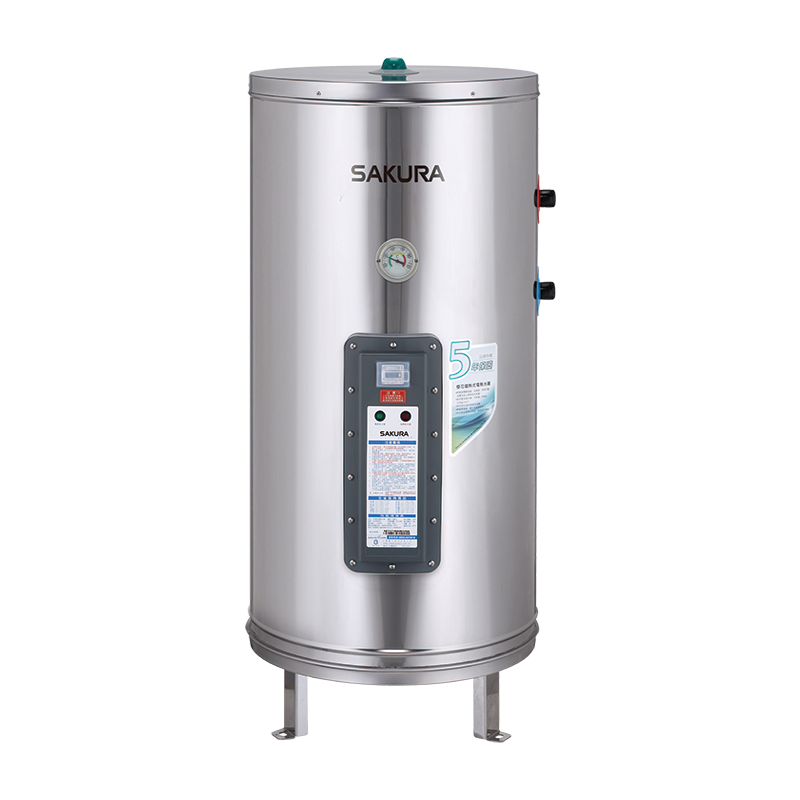

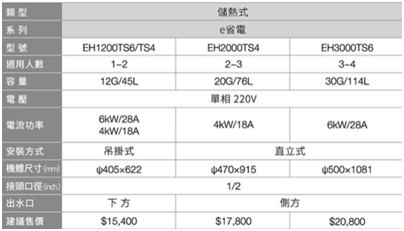

圖片來源：櫻花 30加侖儲熱式電熱水器

第 188 條 電熱器具之裝設依下列規定辦理：

• 電熱器具額定電流大於 12 安培者，除符合第 2 款規定外，應以專用分路供電。
• 小容量電熱器具符合下列規定者，得與大容量電熱器具共用分路：
  • 最大電熱器具容量 20 A 以上，其他電熱器具容量總和在 15 A 以下且為最大電熱器具容量 1/2 以下。
  • 分路導線安培容量視合計負載容量而定，為 30 A以上。
  • 各分接點裝有過電流保護裝置。

第 189 條 電熱器具分路及幹線之裝設依下列規定辦理：

1. 電熱器具分路：
   1. 分路供電給額定電流 50 A 以下電熱器具，其過電流保護裝置安培額定在 50 A以下者，導線線徑應依第 40 條規定選用。
   2. 分路供電給額定電流大於 50 A 單具電熱器具，其過電流保護裝置安培額定不得大於該電熱器具額定電流。
2. 電熱器具幹線：
   1. 幹線導線安培容量應大於所接電熱器具額定電流之總和。已知需量因數及功率因數者，得依實際計算負載電流選擇適當導線，且採用安培容量不小於實際計算負載電流之導線。
   2. 幹線過電流保護裝置安培額定不得大於幹線導線安培容量。

第 168條 電熱器應符合左列規定：

1. 電熱器每具額定電流超過12 A者，除第2款之情形外，應施設專用分路。
2. 小容量電熱器符合左列規定者，可與大容量電熱器併用一分路：
   1. 最大電熱器容量20 A以上，其他電熱器合計容量在15 A以下並為最大電熱器容量之二分之一以下。
   2. 分路容量應視合計負載容量而定，且須30A以上。
   3. 各分歧點裝設過電流保護器。
