所謂分路是指最後一個（最小值的）過電流保護設備，所接出去的電路稱之。分路的額定是由過電流保護設備的額定電流來決定，也就是此分路所能裝接負載，流通負載電流的最大安全極限。而作為接分路之線纜，則必須能承受分路之額定電流。當分路發生過載或短路故障時，在過電流保護設備動作切斷線路之前，分路所用之線纜，應能承受該電流，不至於燒毀。

照明分路：

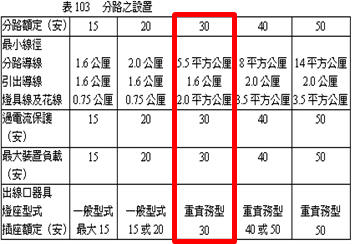

一般分路的額定分成15 A、20 A、30 A、40 A和50 A等五個等級，各等級分路之規格特性，適用導線器材等規定，請參閱表103 分路之設置

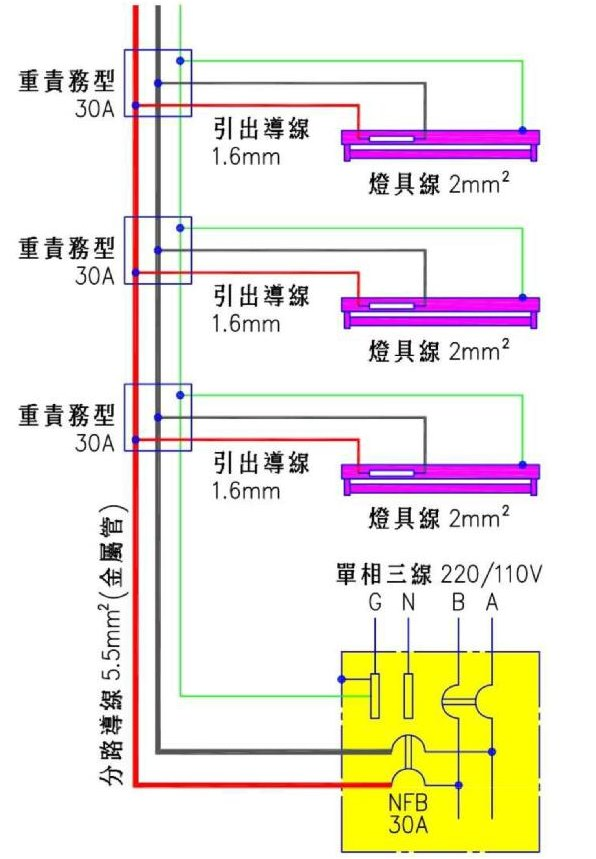

圖片來源：經濟部能源局電力工程技術規範宣導說明會

第 38 條 由分路供電之負載不得大於分路額定及下列規定之最大負載：

• 分路同時供電給 1/8 馬力以上之固定電動機驅動設備及其他負載，其負載應以 1.25 倍最大電動機負載加上其他負載之總和計算。
• 分路供電給有安定器、變壓器或自耦變壓器之電感性照明負載，其負載應以各負載額定電流之總和計算，而不以照明燈具之總瓦數計算。
• 電爐負載得依表 56 規定選用幹線需量因數計算。
• 分路供電給連續負載，不得大於分路額定 80 %。

第 44 條 分路容許裝接負載依下列規定辦理：

• 15 A 或 20 A 之分路符合下列規定之一者，得供電給照明燈具、其他用電器具或兩者之組合
• 30 A 之分路得供電給住宅場所以外重責務型固定式照明燈具，或任何處所之用電器具。僅供電給附插頭可撓軟線連接之任一用電器具者，其額定電流不得大於該分路額定 80 %。
• 40 A 或 50 A 之分路得供電給任何處所之固定式烹飪用電器具、住宅場所以外重責務型固定式照明燈具、紅外線燈電熱設備、電動車充電設備或其他用電器具。但一般照明燈具不得併用。
• 大於 50 A 之分路應僅供電給非照明出線口負載。

15 A及20 A分路，可裝接之負載：15 A 分路供一般照明，20 A 分路供廚房、洗衣電器

一般建築配電，15 A及20 A分路採用的最多，尤其是照明器具，幾乎完全採用15 A及20 A分路配電。15 A及20 A分路供電時，如果只是暫時性的負載，則最大允許電流為15 A及20 A；如果是連續性的負載，指連續通電三小時以上，則最大允許電流以分路額定值的80 %，即12 A及16 A為限。在設計分路時，不管負載是否為連續性，一律視為連續性負載，而以分路額定的80 %，視為可裝接負載的最大限度。

移動電器，裝接在分路上，其總容量（總耗電量）也以分路額定的80 %為限。一般住宅的廚房餐廳區域可移動式的家庭電器箱相當多，故在廚房餐廳至少要裝設兩條20 A分路，以供這類電器使用。

此外一般住宅，若有洗衣機，乾衣機等，也應裝設一條20 A專用分路。

固定電器，如果和照明器具，可移動式的電器共用一條分路，則此固定電器之額定電流，不可超過分路額定的50 %。

30 A分路，可裝接之負載：熱水器，空調等

30 A分路是專為較大型的電器、電機而設。以1KW的照明器具，一條110 V 15 A分路，只能裝接一具，因此像這類較大型的電器，大多採用30 A分路配電。

30 A分路允許裝接的最大負載為30 A，最大連續用電的負載是24 A，裝接移動電器，最大負載也是以24 A為限。

40 A及50 A分路，可裝接之負載：大型電機，電器

40 A及50 A分路是專供固定型大容量用電設備，例如紅外線電熱器，大型熱水器等。至於300 W以上的照明器具，如果採用重責務型燈頭燈座，也可以裝接其上，但這種40 A和50 A分路裝接照明器具的作法，不可實施於一般住宅，只准鋪設於工業，商業建築內。
