接地工程
四月
3
作者:
2021/4/3 上午 11:29
所謂接地是指把配電系統（電路）與地球土壤相接，把大地當成零電位，而所有電路均以大地當成共同連接之導體。
接地的目的
接地有以下幾項目的：
- 防止感電：因設備之非帶電金屬外殼實施接地，故接觸到的設備皆接近同電，若接地方法不對時，被接地部份會殘留危險的電壓。而流過人體之電流在 15mA 以上時，即有可能引地心臟麻痺而甚至死亡。
- 防止電氣設備損壞：由於雷擊、開關衝擊、接地事故及諧振等原因而使線路產生異常電壓，可能使電氣設備之絕緣劣化甚至燒毀；但若於系統實施接地，則可控制此類異常電壓，不至使電氣設備之絕緣劣化或燒毀。
- 提高系統之穩定度：系統實施接地時，可使接地保護電驛迅速隔離故障電路，使健全電路繼續正常供電。4.防止靜電感應干擾：若機器上貯存靜電荷時，亦可利用接地線排至地。
電氣工作物施行接地之種類
- 設備接地：低壓用電設備非帶電金屬部份之接地。如下圖所示。
- 內線系統接地：屋內線路屬於被接地之導線(如中性線、接地線)之再行接地者。如下圖所示。
- 低壓電源系統之接地：配電變壓器之二次側低壓線或中性線之接地。如下圖所示。
- 設備與系統共同接地：內線系統之接地與用電設備之接地如共用一接地線或同一接地電極者。如下圖所示；若自備電源變壓器之用戶，如該變壓器之二次側線路對地電壓超過 150 伏特者，即建議該用戶採用此類。
系統接地
第 90 條 接地系統之接地及搭接方式依下列規定辦理：
- 系統接地：
- 內線系統接地：用戶用電線路屬於被接地導線之再行接地。
- 低壓電源系統接地：配電變壓器之二次側低壓線或中性線之接地。
- 設備與系統共同接地：內線系統接地與設備接地共用一條接地電極導線或同一接地電極。
- 設備接地：將用電設備或器具之非帶電金屬部分加以接地。
- 設備搭接：將用電設備或器具之非帶電金屬部分，或其他可能帶電之非帶電導電體或設備，連接至系統接地，建立有效接地故障電流路徑。
配電系統之電源側（如發電機或變壓器之線圈），以電線接於大地時，稱為系統接地。所謂「地」是指大地或任何已接地之導體（已接地導體是指一端埋於潮濕土壤中，或與埋於土壤之金屬相連接或相接觸），例如金屬製之地下水管、鋼筋或鐵架等。
第 92 條 接地之種類及其接地電阻值應符合表 92 規定。
第 93 條 接地及搭接之導線線徑依下列規定辦理：
- 特種接地：變壓器接地電極導線應符合表 93-1 規定。
- 第一種接地應採用 5.5 mm² 以上絕緣導線。
- 第二種接地：
- 變壓器容量超過 2000 VA 之接地電極導線應採用 22 mm² 以上絕緣導線。
- 變壓器容量 2000 VA 以下之接地電極導線應採用 8 mm² 以上絕緣導線。
- 第三種接地：
- 變比器二次側接地應選用 3.5 mm² 以上絕緣導線。
- 內線系統單獨接地之接地電極導線，或內線系統與設備共同接地之搭接導線，應符合表 93-1 規定。
- 用電設備單獨接地或用電設備與內線系統共同接地之設備接地導線應符合表 93-2 規定。
接地電阻
- 變電站與電氣設備內線共同接地緊急發電機設備系統接地，電阻值小於10接地電阻以下，分別設置地網。
- 避雷系統之總接地電阻應在10 Ω 以下，接地導線應不小於14 mm2。
- 弱電系統接地電阻 5 Ω以下。
第 94 條 第 9 款 低壓電源系統依下列原則接地：
- 電源系統若經接地後，其對地電壓不超過 150 V者，除第 95 條另有規定外，應加以接地。
- 電源系統若經接地後，其對地電壓不超過300 V者，除本規則另有規定外應加以接地。
- 電源系統若經接地後，其對地電壓超過 300 V者，不得接地。
- 電源系統供電給電力用電，電壓在 150 V以上，且在 600 V以下而不加接地者，應加裝接地檢示器。
系統接地只限於進屋點，用戶總開關處，不可再在其他處接地，否則就成了多重接地。系統接地線線徑，應配合進屋線線徑，請參閱表 93-1 內線系統單獨接地之接地電極導線，或內線系統與設備共同接地之搭接導線。
某一300 A的接戶線路採用100㎜² 單芯 PVC電線，試求系統接地（電源接地）的地線線徑？
某一接戶線路採用 4 組 200 ㎜²的XLPE電纜，試求系統接地（電源接地）的地線線徑？

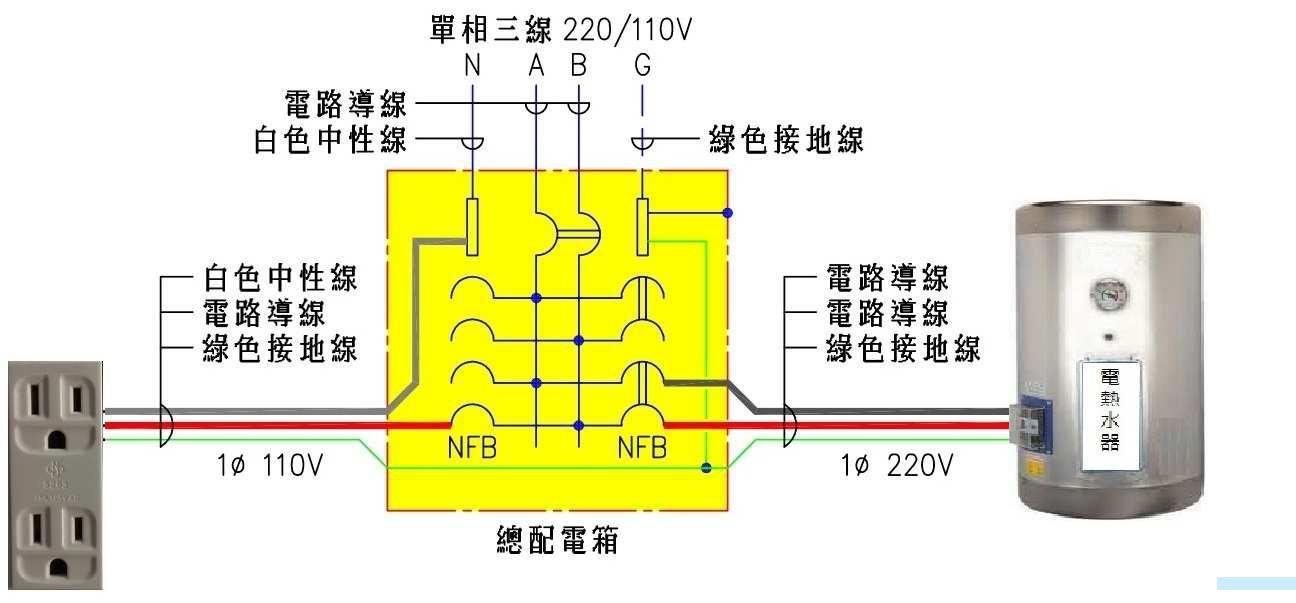

設備接地
凡是與配電系統有關的配線管槽器材設備，只要是金屬製的，均予以接地，稱為設備接地。
- 固定用電設備，如配電箱、電熱水器及抽水馬達的非帶電金屬部之接地，以外接一條接地線最為常見及有效。
- 移動用電設備，如冰箱、洗衣機及冷氣機的非帶電金屬部分之接地，以接妥接地線之接地型插座供用電設備之三孔插頭引接。
圖文來源：經濟部能源局電力工程技術規範宣導說明會
開關箱及設備接地線線徑，與配電線路的額定電流有關，請參閱表 93-2 用電設備單獨接地或用電設備與內線系統共同接地之設備接地導線。
某一馬達迴路採用20 A的分路開關，其用電設備欲接地時，應採用多大的地線線徑？
某一分電箱採用75 A的總開關，箱體欲接地時，應採用多大的地線線徑？
接地電阻
- 電力設備接地，接地電阻小於10 Ω。
- 電信設備接地，接地電阻小於 5 Ω。
- 資訊設備接地，接地電阻小於15 Ω。
- 避雷設備接地，接地電阻小於10 Ω。

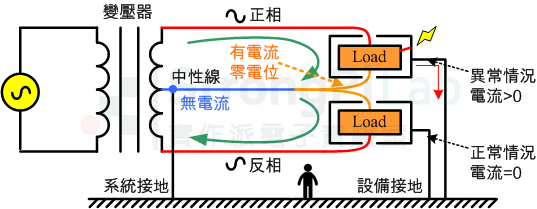

中性線與地線
中性線並非地線，中性線是正常電流的回流路徑，地線是給漏電發生時漏電流回流的路徑。將中性線接地只是單純為了將中性線的電壓定為與大地相同，而地線本身就已經埋在土裡了，所以它能代表大地的電位，同時也定義為0 V。既然中性線並非地線，那麼已經接地的中性線，在電工法規內有個繞口的名詞，叫做「被接地線」
圖片來源：實作派電子實驗室
