教室分電箱之設計規劃
十月
1
作者:
2026/10/1 下午 08:01

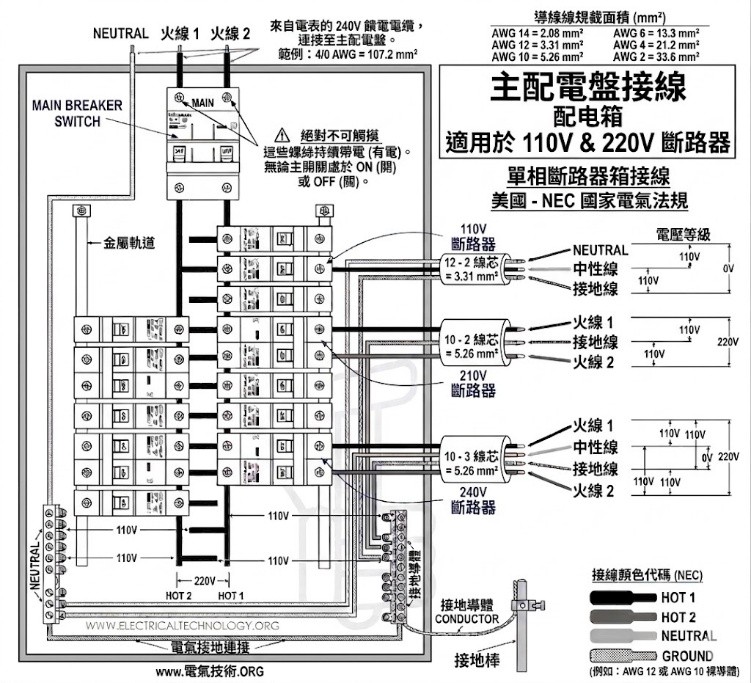

學校配電系統的架構（每層一個樓層盤）如下：
棟盤
↓ （主幹線 3∮4W 380-220V）
樓層盤
↓ （次幹線一次側）
乾式變壓器
↓ （次幹線二次側 1∮3W 220-110V，ABN）
各區域（教室，辨公室，實驗室）盤
→ 照明迴路 （110V，AN或BN）
→ 插座迴路 （110V，AN或BN）
→ 冷氣專用 （220V，AB） |
 |
電機館四樓工業配電402教室，長 16 公尺，寬 8 公尺，高 4 公尺，用電設備規劃如下：
- 照明燈具採 T8 日光燈 30W-2（4 尺雙管），燈具排列分 8 列，每列 4 盞，共 32 盞
- 一般插座，採接地型雙聯插座（180VA），供投影機、電腦、音響等使用，依每 3 公尺 1 個原則，兩側長邊各 6 個，兩側短邊各 4 個，共 20 個
- 分離式冷氣機，冷房能力 5600 Kcal/H，約 2.27 kW，前後左右各 1 台，共 4 台
- 110V 與 220V備用迴路，分別至少 1 個
設計要求：
- 分電箱、操作開關箱、低壓電表箱等應嵌入牆內裝設，高度以其底部離地 1.5 公尺為原則。常見的分電箱規格有 18P、24P、36P、42P 等 - 6 （整除 3，且為偶數即兩排）的倍數，因為單相迴路為 1P 或 2P，三相迴路為 3P。
- 照明迴路與插座迴路務必分開，並安裝 15 或 20 AT的 MCCB 斷路器，且燈具和插座多使用線徑Ø 2.0（18 A）或 5.5 ㎜² （25 A）的插線孔，換句話說，若單個照明或插座迴路的斷路器額定電流超過 15 或 20 AT時，則須分成 2 迴或 3 迴 ... 依此類推。
- 插座迴路，建議 5 - 6 個插座為 1 迴。依規定以一個 110V 15A（本體耐受電流）插座，容量為 180 VA，功因 0.8，安全裕度取 0.8 - 1.0，迴路額定 15 AT 可以接 7 - 9 個插座，但考慮使用延長線的習慣或連接吹風機，電暖器，蒸氣熨斗等高功率負載，實務上建議 1 迴裝設5 - 6 個插座，可避免頻繁跳電。
注意：插座迴路額定（MCCB AT）不可超過插座的本體耐受電流，也就是若您購買 15 A 的插座，其迴路斷路器只能用 15 AT，不能用 20 AT。
- 冷氣機屬高功率固定負載，務必採用獨立專用迴路，需安裝 30mA RCBO漏電斷路器。
- 緊急供電線路、消防、火警、廣播系統及室內，應採用 EMT 導線管並採明管配置，其餘均可使用導電線用 PVC 管。
- 導線均應使用銅導體，低壓幹線、動力迴路採用 XLPE 電纜；照明及插座迴路：PVC 電線；接地線：600V 綠色 PVC 電線。
- 單相設備（照明、插座、冷氣等）正確分配連接相別，確保相位負載平衡、減少中性線電流、降低損失與跳電風險。
請依設備容量與設計要求，並根據用戶用電設備裝置規則之相關規定，規劃設計 402 教室的分電箱之總開關與各分路開關規格，以及連接導線線俓與導線管管徑！
